Samolot stealth nie znika z nieba — jedynie utrudnia radarowi uzyskanie wyraźnego echa. Jak więc radary VHF, systemy pasywne i fuzja sensorów próbują wykrywać cele niskoobserwowalne? Ten raport porównuje najważniejsze rozwiązania świata i pokazuje rolę polskich systemów P-18PL, SPL/PCL-PET, BYSTRA i SOŁA.
Cele stealth to obiekty projektowane tak, by minimalizować odbicie fal radarowych (szczególnie w pasmach wysokich częstotliwości) poprzez odpowiednie kształty kadłuba i materiały absorbujące. Wykrywanie takich celów jest trudne – tradycyjne radary pasm X czy Ka zwykle wykrywają jedynie szczątkowe echa. W praktyce przeciwdziałanie stealth wykorzystuje przede wszystkim radary długofalowe (VHF/UHF/L), wielostatyczne i pasywne systemy nasłuchowe, zaawansowane przetwarzanie sygnału oraz fuzję czujników (np. radar + IR/EO + SIGINT). Na świecie wyróżnia się kilka systemów uznawanych za najbardziej skuteczne przeciw celom niskoobserwowalnym – np. wielopasmowy rosyjski radar Nebo-M (VHF/UHF/L/S/X), chiński mobilny radar UHF JY-26 Skywatch, indyjski radar VHF Surya (zakres ~360 km dla celu o RCS 2 m²) czy izraelski system ULTRA (UHF, wersje C1/C6/C22). Polska także rozwija własne rozwiązania – m.in. wielozadaniowy radar mobilny P-18PL (VHF, AESA) oraz pasywny system SPL/PCL/PET. Te polskie radary, podobnie jak zagraniczne, opierają się na zasadzie, że dłuższe fale (VHF/UHF) mają lepszy zasięg przy danych warunkach i lepiej radzą sobie ze stealth. Słowa kluczowe: metody detekcji stealth, wielostatyczność, pasywne radary, zaawansowane przetwarzanie (AI/ML), fuzja czujników, radary Polski i świata.
Wyzwania wykrywania celów stealth
Definicja „stealth”: Cel o niskiej obserwowalności radarowej („stealth”) jest zaprojektowany tak, by maksymalnie tłumić odbite echo w paśmie radarowym – zwłaszcza w paśmie X/S/K czy niższym, a także minimalizować ślad cieplny i akustyczny. Powoduje to, że standardowe radary wojskowe często widzą taki obiekt jako słaby sygnał lub wcale. Problemy zwiększa zmienna orientacja i kąty padania fal na pochylone powierzchnie – echo silnie zależy od kąta i polaryzacji.

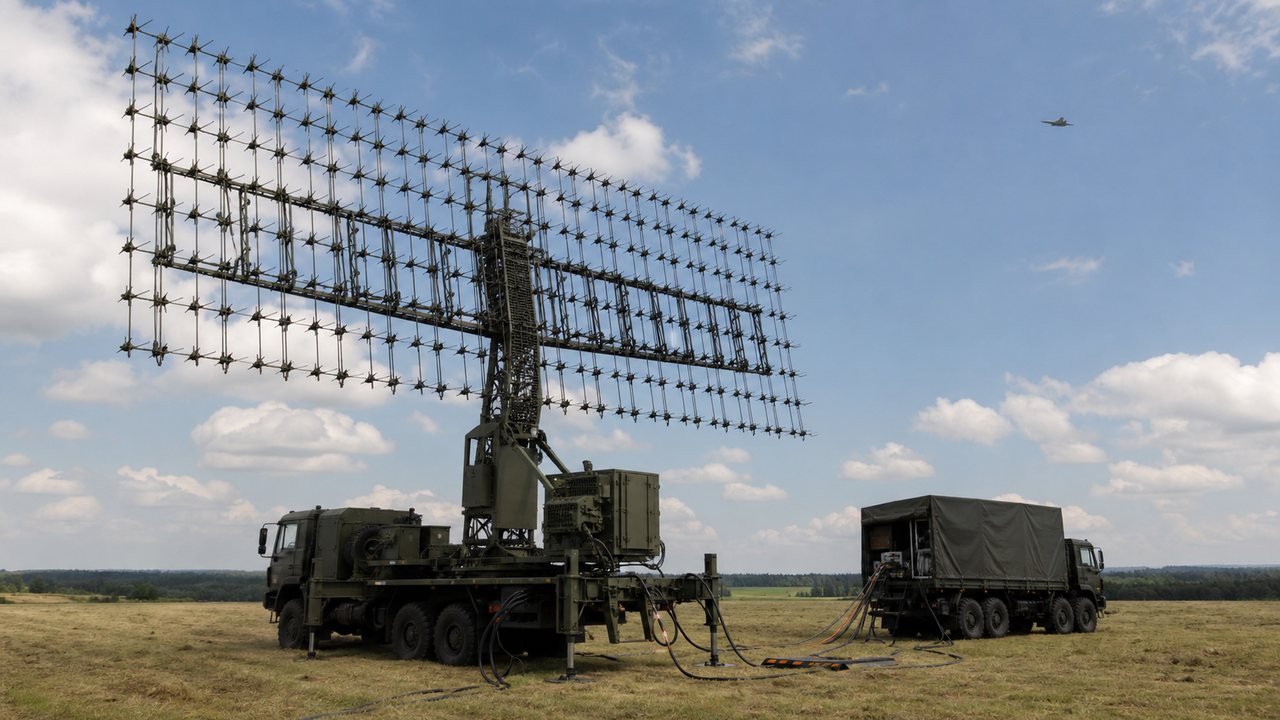

Zasięg a częstotliwość: Ze względu na równanie radaru, dłuższe fale mają mniejszą tłumienność i mogą wykrywać małe RCS na większym dystansie. Przykładowo radary VHF (metrowe fale) teoretycznie osiągają zasięgi przekraczające 500–1000 km, podczas gdy radary pasm X osiągają kilkadziesiąt lub kilkaset km. Potwierdza to obserwacja analityków: F-22 czy F-35, chronione przed radarami X/B/G/Ku, stają się „widoczne” dla radarów pasm L, UHF czy VHF. Rysunek poniżej ilustruje wpływ długości fali na zasięg (orientacyjnie).

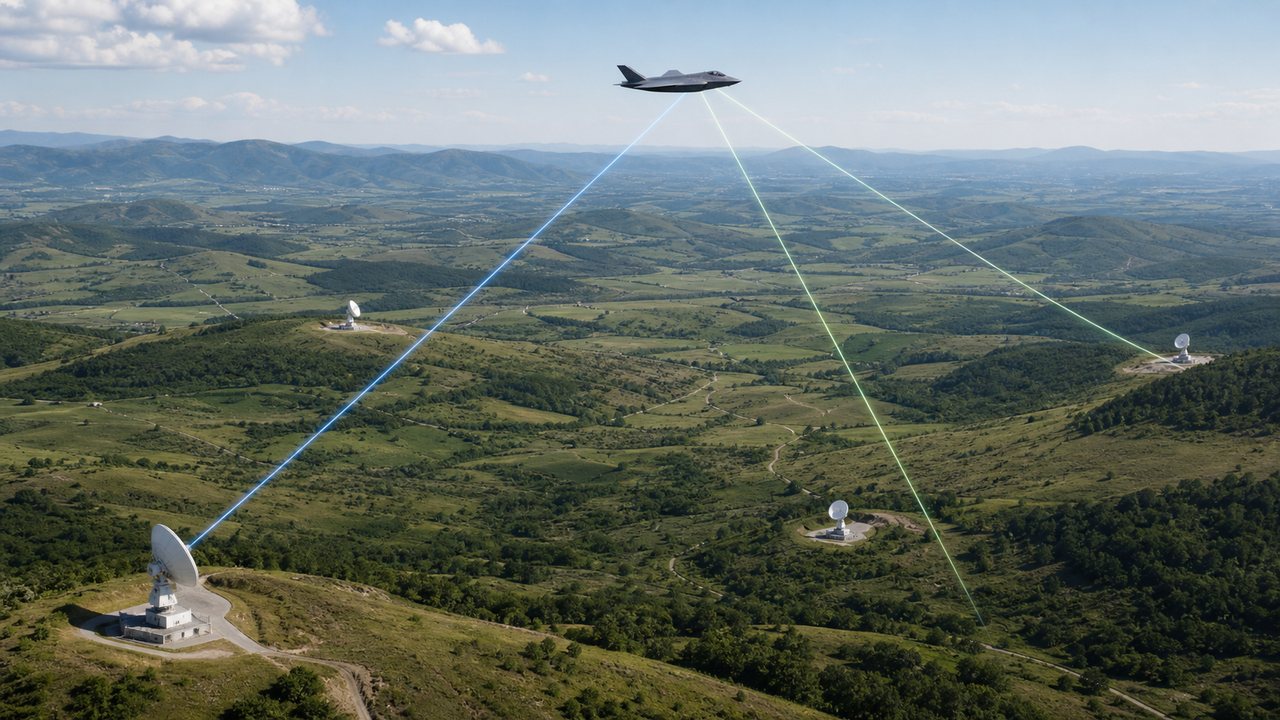

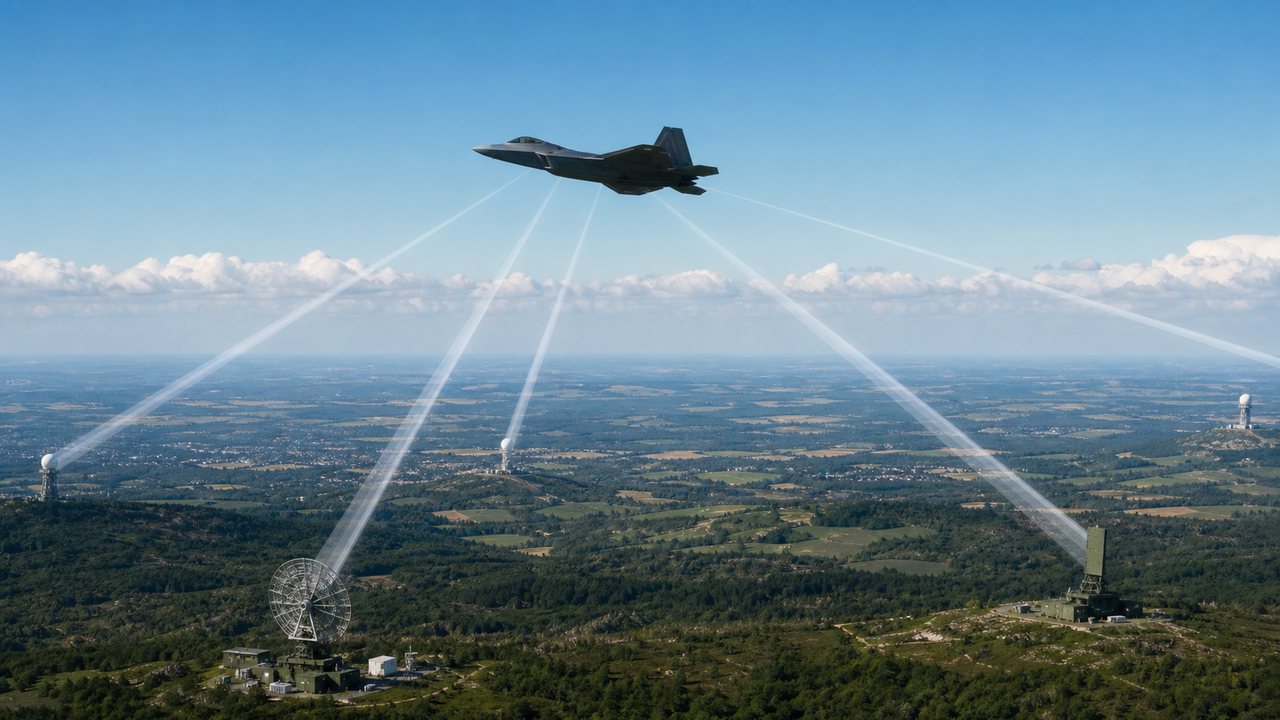

Wykorzystanie wielostatyczności i radary pasywne: Radary wielostatyczne (nieskoherentne) i pasywne są szczególnie przydatne przeciw stealth. Cel projektowany pod kątem monostatycznego odbicia często kieruje energię poza linię odbioru radaru monostatycznego – nadmiar odbić jest rozproszony kierunkowo. Odbicia te mogą jednak być wychwycone przez dodatkowe, rozproszone odbiorniki w systemie wielostatycznym. Innymi słowy, radar wielostatyczny zbiera dodatkowe sygnały, które stealth „odpędził” w inną stronę. Na przykład pasywne systemy PCL/PET (wykorzystujące sygnały DVB-T, GSM, radiowe itp.) pozwalają lokalizować obiekty nawet bez własnej emisji, co utrudnia odkrycie radaru przez przeciwnika.
Zaawansowane przetwarzanie sygnału: Sygnał z radarów dużych zasięgów musi być dokładnie przefiltrowany, aby wyciągnąć słaby echujący cel. Wykorzystuje się m.in. dopplerowską analizę prędkości (pomaga odróżnić ruchome cele od statycznego tła) oraz algorytmy typu CFAR (ustalające próg wykrycia przy zadanym prawdopodobieństwie fałszywego alarmu). Ponadto rośnie rola sztucznej inteligencji i głębokiego uczenia – sieci neuronowe mogą identyfikować nietypowe wzorce echa czy śledzić anomalie w czasie. Podkreśla się jednak, że AI może tylko wzmacniać istniejącą informację, a nie wygenerować sygnał, którego brak – wykrywanie spełnia równanie radaru. Niemniej rozwijane są inteligentne radary (cognitive radar) adaptujące parametry fali emitowanej w locie, niskoszumne emisje LPI i radary MIMO (wielowyjściowe) zmieniające charakterystykę wiązki w czasie, co utrudnia zakłócenia i wykrycie samego radaru.

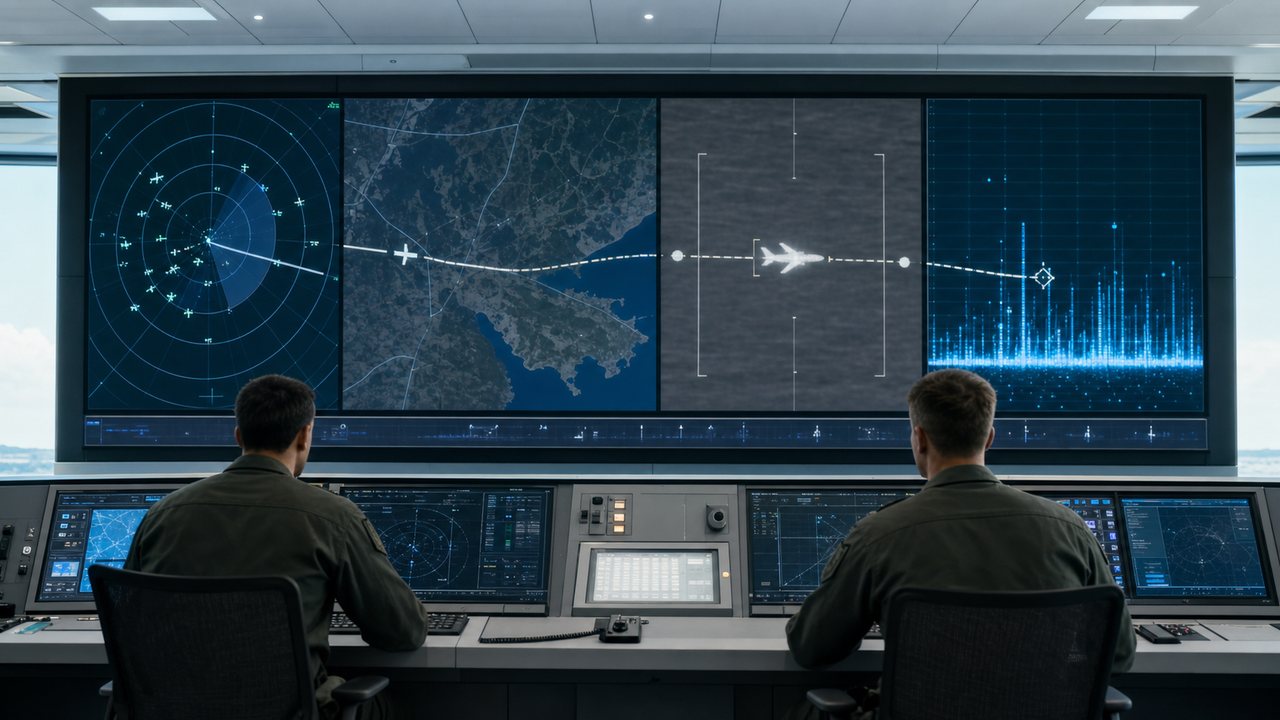

Fuzja sensorów i kontra-stealth: Wykrywanie stealth może korzystać z innych rodzajów czujników – np. systemów IR/EO czy pasywnych podsłuchów SIGINT. W połączeniu z radarami daje to „widzenie wielospektralne”. Przykłady to zintegrowane systemy obrony powietrznej, które łączą dane z radaru, optyki i nasłuchu elektronicznego. Z kolei techniki kontr-stealth (np. Radar Low Probability of Intercept – LPIR, częstotliwości podskokowe itp.) mają na celu ukrycie własnej emisji radarowej i utrudnienie namierzenia radaru przeciwnika. Ważne jest także przestrzeganie ograniczeń prawnych i regulacji dotyczących pasm radarowych – np. międzynarodowe regulacje ITU ograniczają moc emisji na niektórych pasmach, a pole elektromagnetyczne musi być bezpieczne dla ludności.
Światowe systemy radarowe przeciw stealth
Poniżej porównano kluczowe parametry najważniejszych na świecie systemów radarowych uznawanych za zdolne do wykrywania celów stealth:
| System / Kraj | Zakres częstotliwości | Maks. zasięg (przykładowo) | Antena / cechy | Tryby pracy | Mobilność | Status | Uwagi |
|---|---|---|---|---|---|---|---|
| Nebo-M (Rosja) | VHF/UHF/L/S/X (multi-band) | ~3800 km (ostrzeganie dalekiego zasięgu) | kilka zespolonych radarów AESA (RLM-M, S, D, Gamma S1) | 3D, wielomodowe | na podwoziach KAMAZ | Operacyjny | Wykrywa F-22/F-35 na daleką odległość |
| JY-26 (Chiny) | UHF (250–350 MHz) | ~400 km (F-22 śledzony z 400 km) | duża moc, „power-aperture” nadwyżka | 3D, obrót 360° | transport drogowy | Operacyjny | Mobilny, dedykowany przeciw stealth |
| Surya (Indie) | VHF (~100 MHz) | ~350 km (cel 2 m²) | 3D mobilny (GaN, 10 obr./min) | 3D, stacjonarny | 2×6×6 Volvo | Wdrożony (2025) | Wykrywa RCS ~0.001 m² do 350 km |
| ULTRA (Izrael) | UHF (około 300 MHz) | C1: ~500 km; C6/C22: dalsze odległości | klastrowa konstrukcja AESA (modułowa) | 3D wielozadaniowy | Konfigurowalny | Prototyp / eksport | ULTRA-C1 (lekka, 500 km), C6 i C22 – radary strategiczne |

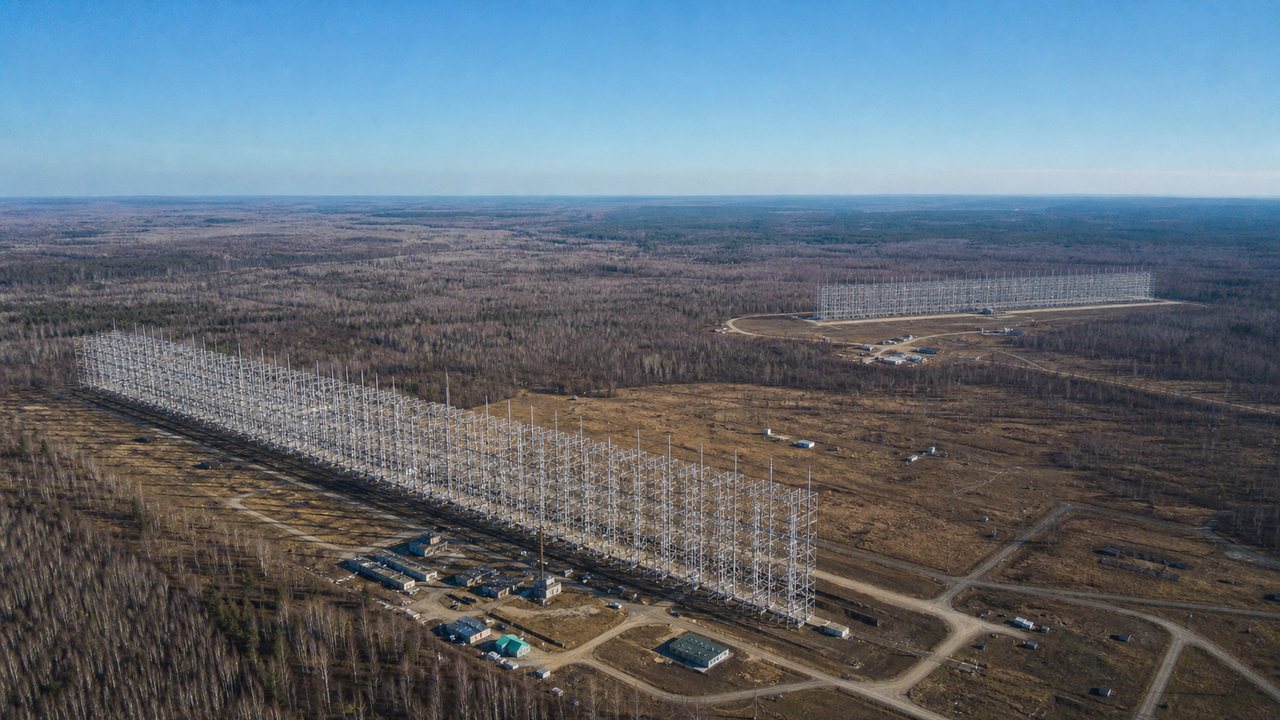

| 29B6 „Container” (Rosja) | HF (3–30 MHz) | ~~3000 km (OTH) | dwie ogromne płaszczyzny antenowe | OTH radar (pulsowy) | stacjonarny | Operacyjny | OTH nadzór bardzo dalekiego zasięgu (rakiety balistyczne) |
| [pozostałe] | np. chińskie SLC-13, czeskie VERA, itp. |
Każdy z powyższych systemów ma unikatowe cechy: np. Nebo-M łączy wiele pasm (VHF/UHF/L/X) w jednej stacji; JY-26 działa w bardzo niskim UHF z dużą mocą; radar Surya VHF korzysta z najnowszych tranzystorów GaN i wykrywa cel o RCS 2 m² z ~360 km. W tabeli powyżej zakresy podano orientacyjnie – realne zasięgi zależą od RCS celu i warunków, jednak przyjęto dane z raportów i mediów (np. 900 km dla P-18PL i 360 km dla Surya).
Polskie systemy radarowe
Polska intensywnie rozwija własne rozwiązania radarowe w ramach Grupy PGZ. Kluczowe z nich to:

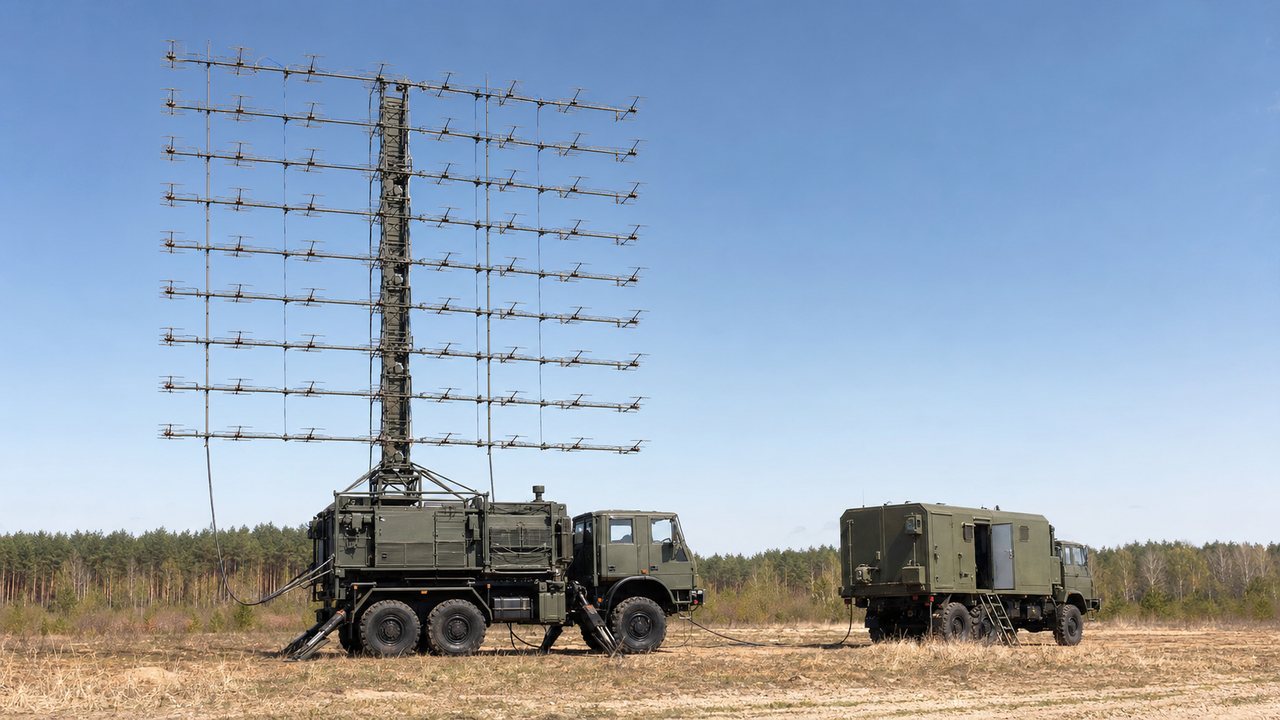

- Radar P-18PL (PIT-RADWAR) – mobilny radar 3D pracujący w paśmie metrowym (VHF), stworzony do wczesnego wykrywania zagrożeń i kierowania obroną powietrzną. Wyposażono go w AESA z 84 modułami Yagi (14×6). Dzięki pasmu metrowemu jego zasięg sięga do ~900 km na wysokości 160 km. Potrafi wykrywać obiekty stealth oraz pociski balistyczne. Antena jest składana hydraulicznie – rozłożenie stacji trwa poniżej 30 minut. W grudniu 2023 podpisano kontrakt na dostawę 24 zestawów P-18PL (wartość ~3,1 mld zł).

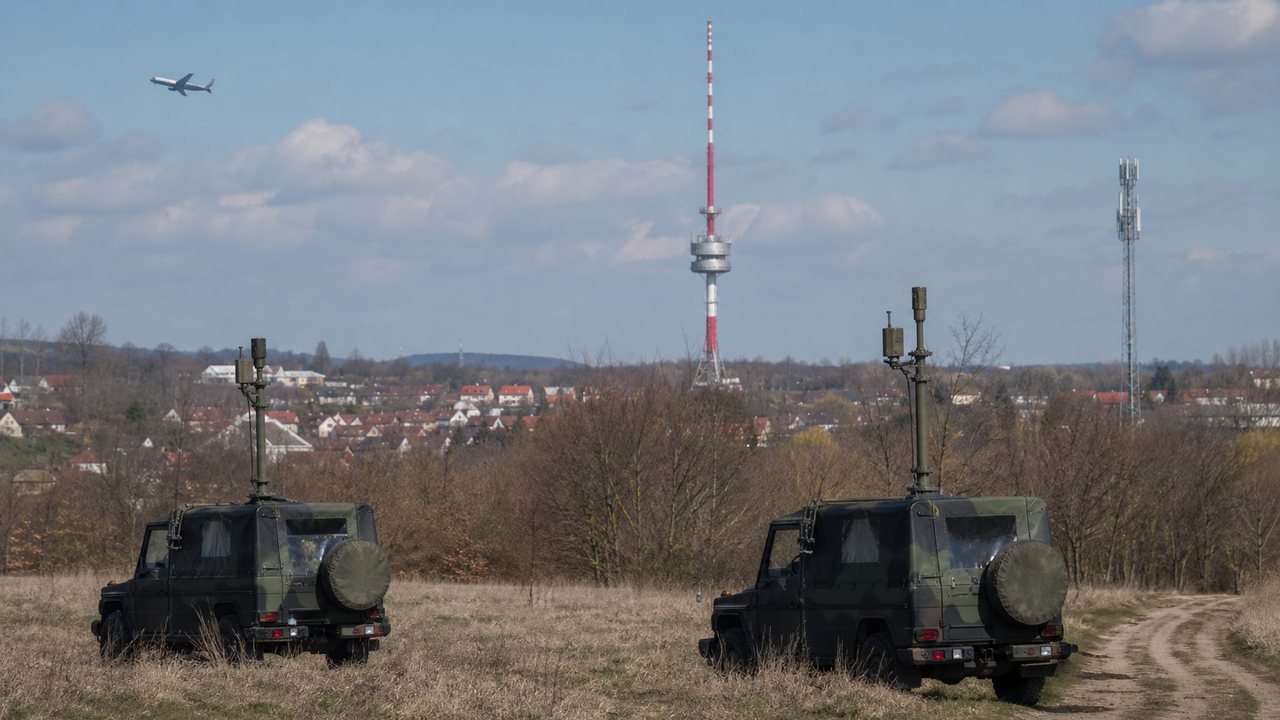

- System SPL/PCL-PET (PIT-RADWAR, AM Technologies) – pasywny system lokalizacyjny wykorzystujący sygnały emitowane przez otoczenie (telewizja, radio, GSM itp.). Został zamówiony w 2025 roku – 46 kompletów za ~6 mld zł. SPL składa się z modułów PCL (analiza odbić radiowych/TV/GSM) i PET (podsłuch własnych emiterów). Jak zapewniają konstruktorzy, „przed SPL nie ukryją się nawet samoloty stealth”. Zasięg SPL zależy od źródła: dla sygnałów radiowych do ~200 km, dla TV ~80 km, dla GSM ~10 km.

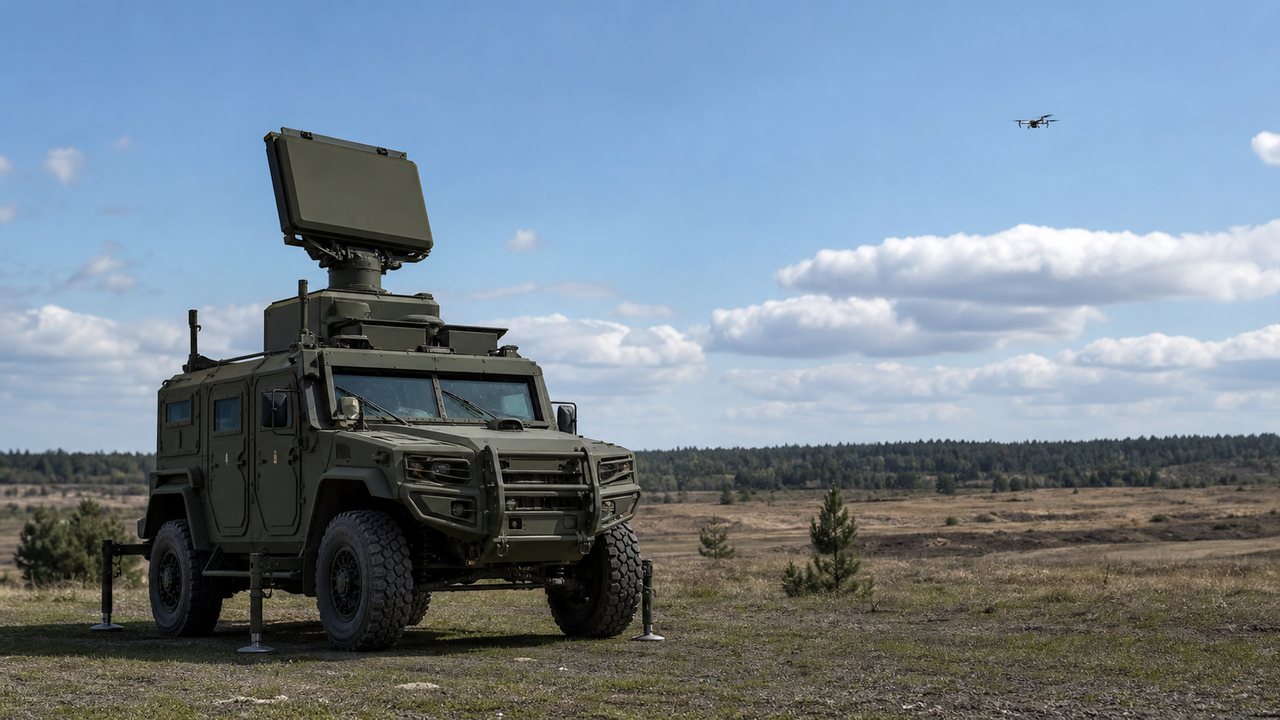

- Radar BYSTRA (PIT-RADWAR) – krótkozasięgowy radar 3D AESA (zakres X/C lub S, szczegółowe pasmo nie ujawnione), dedykowany do ochrony grup taktycznych przed atakiem powietrznym. Wykrywa samoloty (także UAV) i pociski moździerzowe. Antena wiąże wiązki elektron., mechanicznie obracając w azymucie (360°) i elektronicznie w elewacji. Stacja BYSTRA jest w pełni mobilna (transport samolotem i pojazdem Żubr-P). Przewiduje się także funkcję wykrywania helikopterów zawisających. Według ofert PIT-Radwar, BYSTRA ma wysoki stopień odporności na zakłócenia i zdolność wykrywania celów „low observable”.
- Radar SOŁA (PIT-RADWAR) – średniodystansowy radar 3D montowany na wozie Żubr-P, służący do ochrony obiektów i oddziałów lądowych. Posiada kanał detekcji śmigłowców zawisających oraz liczne techniki ECCM. Może działać autonomicznie lub zdalnie.
- Inne systemy polskie: PRP-25 („Zieleńce”) to pasywny system rozpoznania SIGINT, który lokalizuje nadawcze urządzenia pokładowe (radary, radiostacje) – uzupełnia radar o informację o emisji elekt. Meta – radary śledzenia artyleryjskiego (LIWIEC), radary pułapowe (Wiatrak) itp. Polska współpracuje również międzynarodowo (PGZ z Thalesem nad nowymi radarami) oraz publikuje badania i patenty dotyczące przetwarzania sygnału radarowego.
Poniższa tabela zestawia wybrane polskie rozwiązania:
| System (Polska) | Pasmo | Zasięg (mały RCS) | Antena/cechy | Tryby pracy | Mobilność | Status | Uwagi |
|---|---|---|---|---|---|---|---|
| P-18PL (PIT-RADWAR) | VHF (pasmo metrowe) | do ~900 km (dla celów dalekich) | AESA 84 moduły Yagi-Uda (14×6), składana | 3D 360° (tryb sektorowy) | 2 × Jelcz (antena + stanowisko) | Kontrakt (2023–2035) | Współpraca z systemami Wisła/Narew; wykrywa pociski balistyczne i stealth |
| SPL/PCL-PET (PIT-RADWAR) | Pasywny (TV/FM/komórki) | ~200 km (na sygnałach radiowych) | Dwie stacje: PCL (odbicia) + PET (wyłapanie emisji) | Pasywny | Żubr-P (rozmieszczony) | Zamówiony MSPO 2025 | Zasięg zależny od typu sygnału; „nierozpoznawalny” dla celów stealth |
| BYSTRA (PIT-RADWAR) | X/S/C (szacunkowo) | ~ do kilkudziesięciu km | AESA (chłodzone mod. nadawcze), 3D | 360° / elektroniczny | Żubr-P (lekko opancerzony) | Oprac. / Dem ośrodki | Krótkodystansowy, wykrywa samoloty, UAV, pociski moździerzowe |
| SOŁA (PIT-RADWAR) | X/S/C (szacunkowo) | ~ kilkadziesiąt km | AESA dwuwieżowe, 3D | 360° w azymucie, e-elewacja | Żubr-P | Oprac. | Kanał wykrywania helikopterów, szybki start (5 min) |
| inne (np. PRP-25 ELINT) | – | – | Pasywne odbiorniki ELINT | – | Przenośne | w użyciu/prace | Wykrywa emisje radarów i radiostacji |
Luki badawcze i rekomendacje dla Polski
Polskie osiągnięcia w radarach przeciw-stealth (P-18PL, SPL, BYSTRA) są znaczące, ale ciągle istnieją obszary do rozwoju. Do krótko- i długoterminowych rekomendacji można zaliczyć:
- Krótko: przyspieszenie integracji polskich radarów z zachodnimi systemami dowodzenia (np. zgodność z NATO IBCS); rozwój algorytmów uczenia maszynowego w analizie sygnału radarowego; zwiększenie zdolności do wykrywania UAV i loiterujących bom oraz innych małych celów (P-18PL już wykrywa RCS ~0,0001 m², ale drony rosną co dzień). Warto również inwestować w technologie wielostatyczne – więcej stacji radiolokacyjnych współpracujących w sieci – oraz w udoskonalone radary pasywne (nawet o lokalnym zasięgu) dla osłony strategicznych obiektów.
- Długo: badania nad „radarami kwantowymi” czy programy współpracy międzynarodowej nad MIMO i cognitive radarami mogą dać przewagę – zwłaszcza w połączeniu z radarami HF/VHF. Kontynuacja rozwoju czujników wielospektralnych (fuzja danych radarowych z termowizją i emisjami radiowymi) jest kluczowa. Również modernizacja infrastruktury (np. relokowalność i odporność na atak EMP lub fizyczny) powinna być priorytetem. Wdrożenie najnowszych materiałów półprzewodnikowych (GaN, grafen) i zaawansowanych procesorów DSP zwiększy efektywność detekcji. Należy także monitorować regulacje prawne i zgodności RF (pasy EMI), gdyż ekspansja nowych pasm wymaga zezwoleń.
Polskie systemy mogą konkurować z najlepszymi na świecie, jeśli będą rozwijane kompleksowo: łącząc długo- i krótkofalowe radary, pasywne nasłuchy i inteligentne przetwarzanie. Brakujące dane (np. dokładne porównania zasięgów w różnych scenariuszach) sygnalizują potrzebę dalszych testów i analiz – zwłaszcza w kontekście nowych zagrożeń (np. drony szturmowe, pociski hipersoniczne).
Cytowane źródła pochodzą z oficjalnych raportów, publikacji branżowych i materiałów PGZ/PIT-RADWAR, prezentując najnowsze informacje o technologiach radarowych oraz polskich projektach.
